05:41 pm - Основы полётной техники - как обучиться пилотированию беспилотником
Как я писал ранее, научиться пилотировать беспилотный летательный аппарат можно за разное время - зависит от типа аппарата. Труднее всего управлять вертолетом классической схемы, легче всего - соосником и мультикоптером. Среди последних тоже не всё одинаково: грамотно сконфигурированные мозги с гироскопами и акселерометрами требуют втрое-вчетверо меньше учебного времени, чем дешевый комплект на одних только гироскопах.
Но и самый простой в освоении мультикоптер не позволит сразу взять и полететь на нем. Воздух - крайне неустойчивая среда. Блистательные умы программистов в сочетании с современной точной электроникой творят чудеса, но они пока не решили всех задач. Поэтому первые несколько десятков попыток взлета будут сопровождаться авариями и жесткими посадками. Это нормально. Просто нужно запастись несколькими дешевыми или одной трудноубиваемой рамой и несколькими комплектами мягких (parkflyer) пропеллеров. Также желательно упаковать всю электронику в пенополиэтилен.
Можно научиться летать и без аварий. Однако практика показывает, что среди таких перестраховщиков гораздо меньший процент в итоге доходит до регулярных полетов - они привыкают ограничивать себя 1-2 полетами в месяц, к которым долго и тщательно готовятся. А статистика по авариям в итоге не падает.
Для обучения нужно найти ровную площадку размером не меньше полстадиона, с невысокой травой или сырой землей. Трава должна быть ниже уровня пропеллеров (вы ведь не газонокосильщик?), а сухая земля или песок быстро забьет все щели в летательном аппарате, и, если после этого туда попадет хоть капля дождя, микросхемы начнут ломаться одна за другой.
В пределах площадки не должно быть автомобилей, а толпу любопытных детей приучите стоять сзади-сбоку от вас, за линией обзора - это самое безопасное место. Ставим летательный аппарат впереди в 2-3 метрах, носом от себя.
Первый этап - взлет на полметра-метр и мягкая посадка. На рассотянии 30-50 см от земли действует эффект воздушного экрана, поэтому аппарат сразу подбрасывает, а первые посадки получатся жесткими. Ничего страшного.
Второй этап - руление креном (наклоны в стороны) и тангажом (вперед-назад). Они совмещены на одном джойстике. Желательно не подниматься высоко, страхуя себя экранным эффектом.
Третий этап - более продолжительные полеты вперед-назад, в стороны и по диагонали, но с сохранением ориентации аппарата (по-прежнему носом от себя).
В принципе, этого уже достаточно для фотосъемки и простой видеосъемки.
Четвертый - Те же полеты, что и на третьем этапе, но с повернутым носом влево, вправо и на 180 градусов. Должен появиться рефлекс абстрагирования от ориентации. Он улучшает возможности съемки, и это первый шаг к полетам на большой высоте, когда непонятно, в какую сторону ориентирован мультикоптер.
Пятый этап - облеты по траектории: круг, квадрат, восьмерка и т.д. Он развивает умение правильно масштабировать реальность, а первые круги будут похожи на орбиту кометы с заостренным сектором, направленным на пилота. На этом этапе крайне желательно сменить мягкие пластиковые пропеллеры на APC (полимер-композитные).
Самые страшные враги беспилотников - деревья и провода, а в паре с ветром их опасность удесятеряется. Менее распространены дефекты конструкции - оторвавшиеся провода, разболтанные крепления, несбалансированные пропеллеры.
В перспективе, на смену пультам с джойстиком должны прийти гиропульты, наклон и поворот которых напрямую управляет наклоном и поворотом мультикоптера. Сама идея таких пультов управления обещает минимальные (порядка нескольких десятков минут) сроки овладения пилотажем и более качественный уровень пилотирования.
|
May 15th, 2012
07:30 pm - Пора защитить рабочее место
Один мой знакомый, еще больший фанат безопасности чем даже ![[info]](http://l-files.livejournal.net/userhead/454?v=1319724493) ishc, много путешествовал с ноутбуком. На буке стоял сканер отпечатков пальцев, который при троекратном неправильном вводе сразу же форматировал винчестер.
Человек тот не был большим спецом ни по администрированию, ни по безопасности, и не мне его экспертировать. Однажды пальцы перестали считываться, он отдал машину в ремонт, и у него украли все деньги с яндекса.
Зато в другой раз он обнаружил свой ноутбук, придя с утра на работу, в закрытом помещении, чистеньким и отформатированным. Рабочие файлы он хранил удаленно на дропбоксе, поэтому за пару часов переустановил систему и скинул их автоматом на старое место.
В общем, я тоже захотел себя обезопасить, и вот к чему пришел:
1. Нужные файлы хранятся в зашифрованном разделе. (Посоветуйте, а то долго выбирать) Доступ к разделу должен быть связан со входом в систему - для удобства.
2. Этот же раздел привязан к сетевому файлохранилищу. Думаю, Дропбокс лучше всего подойдет, ведь если вы там зарегистрируетесь по этой ссылке (http://db.tt/GJvkzvZU ), мне накинут 500 мб на халяву:) Дробпокс просто создает папку на диске, в которую кладутся файлы для хранения. С одной стороны, очень удобно тем, что после этого его не замечаешь. 2,5Гб по дефолту. С другой, иногда хочется скормить ему отдельные файлы, а нельзя.
3. Такая система не нуждается в экстренном форматировании, разве только если будут искать пиратские программы, которые не ставятся на зашифрованный раздел. Но такой сценарий - явно меньшее из зол. К тому же fingerprint обычно идет на TPM, а это хорошая аппаратная защита и так.
4. Надежные и уникальные пароли, конечно же.
|
04:45 pm - Летающая камера
В прошлых постах мы говорили про мультикоптер. Но для чего от нужен? Игрушка - прикольно, но явно недостаточно. Коптер можно оснастить ракетами или испускателем газов, но оставим это армии, да и далеко оно пока от реализации. А самая основная сфера применения, существенно затмевающая все остальные - это, безусловно, фото- и видеосъемка. Неиспользованный никем ранее ракурс с высоты, богатые возможности позиционирования, уверенная работа в диапазоне радиусом 5-50 метров от объекта (недостижимом ни для операторского крана, ни для малой авиации) сулят просто невероятные перспективы.
Вот далеко не полный список:
В художественных фильмах - пролеты над ландшафтом, батальные сцены, облет зданий, трассировка местности для 3D-моделирования, и т.д.
В документалистике - все масштабные стройки, катаклизмы, собрания и фестивали на открытом воздухе, табуны лошадей, съемка различных недоступных ландшафтов.
Для чрезвычайных служб - наблюдение за пожарами и катастрофами (аэропорт - на капоте автомобиля), поиск пропавших людей, доставка легких грузов (вплоть до эвакуации личинок кошек:)
А также банально-денежное: съемка недвижимости и свадеб с высоты.
Всё перечисленное либо недостижимо для привычных методов съемки, либо стоит на 2-3 порядка больше.
Летающая камера для начинающих - это GoPro, без вариантов. Она снимает в FullHD-качестве, но шумно (немного исправлено во второй модели), с искажением горизонта, а отсутствие стабилизатора в сочетании с КМОП-матрицей дает постоянное ощущение, что вы смотрите видео на экране, который нещадно колышет ветром, словно флаг в степи. Но увы - маркетологи GoPro постарались на славу, сделали красивую упаковку, и теперь размеры и тип крепления этой камеры стал стандартом де-факто в мире экстремальной видеозаписи. Под GoPro - самый большой выбор подвесов, креплений и аксессуаров.
Для продвинутых - подойдёт любая по вкусу. Особо стоит отметить линейку Panasonic 2008-2010 года, когда они уже начали снимать в FullHD, но еще не перешли на CMOS-матрицы (SD1, SD20, SD9). Вкупе с наилучшей среди конкурентов системой стабилизации и легкостью по весу, эти камеры отлично годятся для установки на мультикоптер.
Существует несколько проблем, мешающих качественной, плавной съемке.
1. Вибрация от моторов. Даже самые сбалансированные пропеллеры приводят к вибрации, поэтому жесткое крепление камеры создаст волны и смазывание на картинке. Необходима виброизоляция.
2. В процессе полета коптер наклоняется в ту или иную сторону. Поэтому изобрели подвесы, компенсирующие этот наклон. Обычно подвесы работают в двух осях (наклон/кивок), а более профессиональные еще могут поворачиваться вдоль горизонта. Некоторые продвинутые полетные контроллеры имеют выходы для управления такими подвесами.
3. Рама, закрывающая часть обзора. Чтобы она не мешала, камеру вешают внизу или впереди мультикоптера.
В общем, чтобы картинка была прямой, камера должна быть закреплена на специальном подвесе с минимум двумя моторизованными осями.
Обычно полетный контроллер позволяет также микширование стабилизации кивка с операторским сигналом - именно поэтому мы ранее советовали приобретать пульт с крутилкой - чтобы произвольно наклонять камеру вперед-вниз, снимая то горизонт, то объекты непосредственно под летательным аппаратом. Имея связанную с кивком ручку управления, можно, например, создавать красивые кадры подлёта к обрыву с последующим "падением" в пропасть.
Неплохую систему для воздушной видеосъемки сейчас можно собрать за $1000, а купить за примерно $2000, что сопоставимо со стоимостью недорогих зеркалок, а значит, доступно даже на любительском уровне.
|
May 14th, 2012
01:37 pm - Печальный конец экспресс-почты

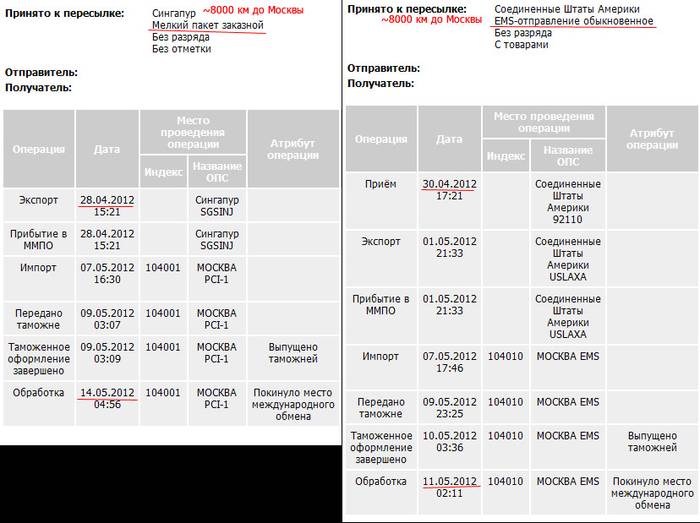

Слева - самое дешевое обычное отправление. Справа - экспресс-почта США. Как видим, разница минимальна. Та же хрень творится уже год с посылками из Европы и по России (EMS). Не пользуйтесь услугами экспресс-почты, при стоимости втрое дороже, сроки доставки почти не падают по сравнению с обычной.
